Płytki do gwintowania

Jak dobrać płytkę gwintującą — trzy kluczowe parametry

Wybór płytki gwintującej sprowadza się do trzech pytań: zewnętrzny czy wewnętrzny gwint, jaki rozmiar IC ma twoja oprawka gwintująca i jaki skok (podziałkę) ma potrzebny gwint.

Rodzaje gwintów — trzy podkategorie

Ważne: profil gwintu (kąt 55° lub 60°) jest zakodowany w płytce — płytka metryczna ISO (60°) nie wykona poprawnego gwintu BSP/Whitworth (55°) nawet przy tym samym skoku. Zawsze dobieraj płytkę do standardu gwintu, nie tylko do skoku.

Rozmiar IC — jak sprawdzić, która pasuje do oprawki?

Rozmiar IC płytki gwintującej musi być identyczny z rozmiarem podanym w oznaczeniu oprawki. Przykład: oprawka SER 2020 K16 wymaga płytki IC 16. Dostępne rozmiary w naszej kategorii:

Oznaczenie oprawki tokarskiej do gwintowania zewnętrznego: SER 2020 K16 — S = typ mocowania, E = kształt płytki zewnętrznej, R = prawa strona, 2020 = szank 20×20 mm, K = długość, 16 = IC 16 mm. Dla oprawki wewnętrznej (boring bar) schemat jest analogiczny: S16Q-SIR11 — S16Q = trzonek Ø16, SIR = wewnętrzna prawa, 11 = IC 11.

FAQ

Mam oprawkę SER 2020 K16 — jaką płytkę zamówić do gwintu M20×2,5?

Potrzebujesz płytki ER 16 2,5 ISO — ER (zewnętrzna prawa), rozmiar 16, skok 2,5 mm, profil ISO (metryczny 60°). Jeżeli gwint M20×2,5 to gwint normalny (standardowy skok dla M20), to właśnie taka płytka da ci pełny profil gwintu. Szukaj w kategorii Płytki metryczne.

Jaka różnica między płytką pełnoprofilową a wieloprofilową?

Płytka pełnoprofilowa (full profile) toczona jest z jednym konkretnym skokiem — kształtuje zarówno flanki, jak i wierzchołek i dno gwintu, dając gotowy profil spełniający normę. Płytka wieloprofilowa / V-profil tocza tylko flanki, a wierzchołek i dno profilu trzeba uformować dodatkowo. W większości zastosowań warsztatowych i seryjnych stosuje się płytki pełnoprofilowe — prostsze ustawienie, mniej przejść, gotowy gwint po kilku cyklach.

Czy płytka ER ISO 60° pasuje do gwintowania rur BSP (55°)?

Nie — profile mają inny kąt flanki (60° vs 55°). Gwint BSP toczony płytką ISO będzie nieprawidłowy — nie przejdzie sprawdzianu gwintowego i nie uszczeln się z dopasowaną nakrętką/złączką. Do gwintów BSP, BSW i Whitworth potrzebujesz płytki z profitem 55°. Takie płytki znajdziesz w kategorii Płytki calowe.

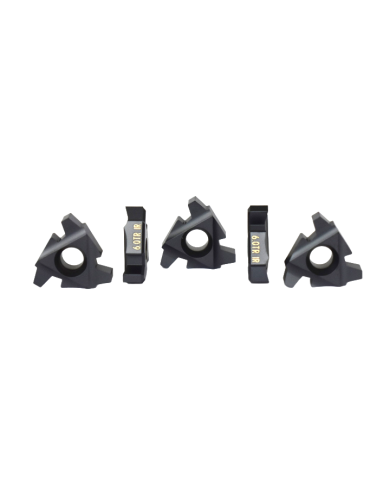

Do czego stosuje się gwinty trapezowe — kiedy zamówić płytkę Tr?

Gwint trapezowy Tr (profil 30°) to gwint napędowy — stosowany wszędzie tam, gdzie gwint ma przenosić siłę lub ruch liniowy: śruby pociągowe tokarek, prowadnice CNC, prasy śrubowe, podnośniki, wrzeciona. Jest mocniejszy i bardziej odporny na zużycie niż gwint metryczny przy dużych obciążeniach osiowych. Płytki do Tr mają skok 4,0–8,0 mm i są w kategorii Płytki trapezowe.

Jak poznać, że płytka gwintująca jest zużyta?

Krawędź gwintująca nie informuje tak wyraźnie jak frez czy wiertło — oznaki zużycia to: gwint nie wchodzi sprawdzianem, rośnie chropowatość na flankach, pojawiają się drgania podczas toczenia albo krawędź widocznie wykruszył się lub zbielała od ciepła. Przy seryjnej produkcji warto liczyć detale i wymieniać płytkę prewencyjnie zanim zacznie robić braki.

Powiązane narzędzia i kategorie

• Płytki wieloostrzowe — hub nadrzędny wszystkich insertów
• Płytki do toczenia — inserty do toczenia ogólnego
• Gwintowanie — gwintowniki, narzynki i inne narzędzia gwintujące
